XY 그래프 기능

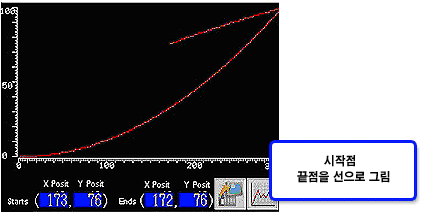

플로터와 마찬가지로 X, Y값에 따라 그래프를 그리는 기능입니다.

그래프의 시작점(X, Y)과 끝점(X, Y)을 PLC 디바이스에서 수집 후 D스크립트의 그리기 커맨드를 사용하여 그림을 그립니다. 실제 그래프의 모양을 알 수 있도록 미리 시뮬레이션 데이터가 준비되어 있습니다.

특징

* CF 카드에 저장된 이미지 데이터를 표시합니다.

* 레시피 전환 시부터 제조하는 제품을 표시하거나 원재료ㆍ부품 등을 이미지로 표시하여 제조 시의 작업 오류를 방지하고자 하는 경우에 사용하면 효과적입니다.

* 이 기능은 GP3000 시리즈에서 사용할 수 있습니다.
* 소프트웨어 GP-Pro EX Ver. 1.10 이후의 제품이 필요합니다.
* 이 파일 사용 시의 보증 및 문의에는 대응할 수 없으므로 양해 바랍니다.

샘플 프로그램 파일과 상세 설명을 다운로드 합니다 (PDF).
