라인차트 내에 보조선을 표시할 수 있습니까?

라인차트에 상한값, 하한값, 표준의 3개의 보조선을 설정할 수 있습니다. 이상이 발생하였는지 여부를 판단하는데 도움이 됩니다.

주의

1.	보조선은 히스토리 트랜드 파트의 [입력 / 표시 설정]의 [표시 방법]이 [눈금 표시]로 설정되어 있을 때만 설정할 수 있습니다.
	--> [눈금 표시]
2.	본 기능은 GP-Pro EX V2.2 이상에서 대응합니다.

설정 방법

[샘플링]을 설정합니다.

--> 설정 순서

히스토리 트랜드 파트를 배치하고 상세를 설정합니다.

[보조선] 설정 포인트

(1)

[그래프]에서 [확장]을 클릭합니다.

(2)

[입력 / 표시 설정]의 [표시 방법]을 [눈금 표시]로 하고 [하한값] 및 [상한값]을 설정합니다.

(3)

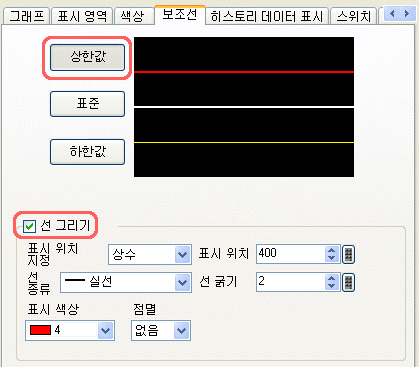

[보조선] 탭을 클릭하고 [선 그리기] 체크 상자를 체크합니다. [상한값], [표준], [하한값]을 선택하여 각 항목을 설정합니다.

(예) [상한값]을 설정하는 경우

표시 위치 지정
상수	항시 [표시 위치]에서 지정한 위치에 표시됩니다.
어드레스	[표시 위치]에서 지정한 어드레스에 저장된 수치에 대응하여 보조선의 표시 위치를 가변할 수 있습니다.

표시 위치

보조선의 표시 위치를 설정합니다.

예)	눈금 표시의 하한값=0, 상한값=500의 경우

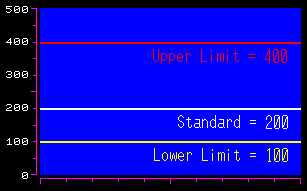

	[보조선]의 [표시 위치 지정]을 [상수]로 설정하고, [상한값]=400, [표준]=200, [하한값]=100으로 설정하면 다음과 같이 표시됩니다.
