| 화면이 깜깜하게 표시됩니다. |
|
에러 내용
확인
| 1. |
화면 데이터나 PLC의 래더 프로그램 등이 무엇인가 설정 내용을 변경하고 나서 화면이 깜깜하게 되었습니까? |
| 2. |
화면 아래에 에러가 표시되고 있지 않습니까?
|
|
| 「1.」에 해당되는 경우 |
⇒ |
「대책 1」로 |
| 「2.」에 해당되는 경우 |
⇒ |
「대책 2」로 |
| 어느 것도 해당되지 않는 경우 |
⇒ |
「대책 3」으로 |
|
|
대책
| 대책 1 |
|
하드적인 문제인지 소프트웨어적인 문제인지를 분리하기 위해, PLC와 접속되어 있는 경우 접속 케이블을 빼고 GP 단독으로 전원을 투입하여 현상이 발생하는지를 확인하십시오. |
|
| 케이블을 빼면 현상이 개선되는 경우 |
⇒ |
A)로 |
| 케이블을 빼도 현상이 개선되지 않는 경우 |
⇒ |
B)로 |
| 케이블을 뺄 수 없는 경우 |
⇒ |
A)와 B)로 |
|
|
|
A)
|
시스템 데이터 영역(*1)의 시작(*2)에서 +9워드에 HEX에서 「FFFF」라고 하는 데이터가 들어 있으면 GP의 화면이 사라집니다. PLC측에서 확인하여 +9워드에 「FFFF」가 들어 있는 경우, 「0」을 저장하면 화면이 표시됩니다.
또한, +14워드의 00비트가 ON 되어 있으면, GP의 백라이트가 사라집니다. PLC측에서 확인하여 +14워드의 00비트가 ON 되어 있는 경우, OFF 하면 백라이트가 점등되어 화면이 표시됩니다.
만약, 시스템 데이터 영역(*1)이 PLC의 래더 프로그램에서 사용하고 있는 영역과 중복되어 있는 경우에는 시스템 영역 시작 어드레스(*2)를 변경하십시오.
|
|
| MEMO |
| *1 |
시스템 데이터 영역이란 |
|
GP의 내부 영역의 시작에서 20워드를 시스템 데이터 영역이라고 부릅니다. 시스템 데이터 영역은 GP의 시스템(예를 들어, 화면 전환이나 백라이트 OFF 등)을 취급하는 영역으로 되어 있습니다.
시스템 데이터 영역은 GP측에서 「시스템 영역 시작 어드레스」를 설정하여 PLC측 임의의 디바이스 어드레스에 최대 20워드를 할당할 수 있습니다.
이 영역을 PLC에 할당하면, GP와 PLC는 시스템 데이터 영역의 정보를 교환할 수 있게 되어, PLC측에서 화면 전환이나 백라이트 OFF 등의 조작을 할 수 있게 됩니다.
|
| *2 |
시스템 시작 어드레스의 설정 위치 |
|
|
*
|
GP-PRO EX(소프트웨어)에서의 설정 |
|
|
편집기상의 [시스템 설정]→[본체 설정]→[시스템 영역 설정] |
|
*
|
GP 본체에서의 설정 |
|
|
오프라인의 [Main Unit Settings]→[System Area Settings]
|
|
|
|
|
B)
|
GP의 화면 데이터에 이상이 있을 가능성이 있습니다. 강제 전송(* 3)으로 화면을 다시 전송하십시오. |
|
| MEMO |
| *3 |

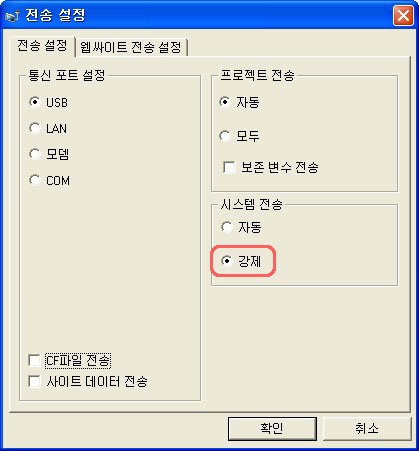

강제 전송의 설정 방법 |
|
|
*
|
전송툴의 [전송 설정]→[시스템 전송]에서 [강제]를 선택합니다. |
|
|
|
|
|
|
|
| 대책 2 |
|
에러 코드를 확인하여 다시 FAQ를 검색하십시오. |
|
|
| 대책 3 |
|
밝기ㆍ대비가 어둡게 설정되어 있을 가능성이 있습니다. 설정 내용을 확인하십시오. |
|
|
|
| 밝기ㆍ대비 조정으로 복구되지 않는 경우 |
| GP의 고장(소프트웨어 또는 하드웨어)ㆍ백라이트 손상ㆍGP 전원 차단(고장) 등을 고려하십시오. |
| A) |
터치 패널에 올바르게 전원이 공급되고 있는지를 확인하고, 터치 패널 단독으로 전원을 재투입하면 화면이 표시되는지를 확인하십시오. |
| B) |
전원을 재투입해도 화면이 표시되지 않는 경우에는 「GP의 오프라인 모드로 들어가는가?」, 「GP의 LED 램프는 녹색인가?」(백라이트가 손상되어 있는지 여부는 "* 4"를 참조하십시오) 등의 상황을 확인하고, 발생 원인을 소프트웨어/하드웨어로 분리하기 위해 GP에 백업 데이터를 재전송하여 복귀되는지 여부를 확인하십시오. 화면 데이터의 재전송으로 복귀되지 않는 경우에는 GP 하드웨어 고장의 가능성이 있습니다.
(백라이트 손상에 대해서는 *4를 참조하십시오.)
|
|
| MEMO |
| *4 |
백라이트 손상 검출 |
|
백라이트가 손상되어 백라이트 손상 검출이 동작하고 있는 경우, LED 램프가 오렌지색으로 점등됩니다. |
|
|
|
|
|
|
|
