| 표시기의 LED 램프가 빨강으로 점멸하고 있습니다. |
|
에러 내용
|
표시기의 LED 램프가 빨강으로 점멸하고 있습니다. |
원인
대책
|
표시기상에 에러가 표시되고 있지 않습니까? |
|
|
-
|
「WDT 에러가 발생하였습니다」라고 표시되는 경우 |
|
|
|
1.
|
로직 프로그램상에서 무한 루프에 진입하였을 가능성이 있습니다. 로직 프로그램에서 FORㆍNEXT 명령어를 사용하고 있는 경우 FOR 명령어의 "S1"(그림 1)에 할당되어 있는 변수의 값을, JMP 명령어를 사용하고 있는 경우 윗방향으로 점프하도록 되어 있지 않은지를 확인하십시오.
|
|
|
| 2. |
로직 프로그램 대기 명령어가 많이 사용되고 있을 가능성이

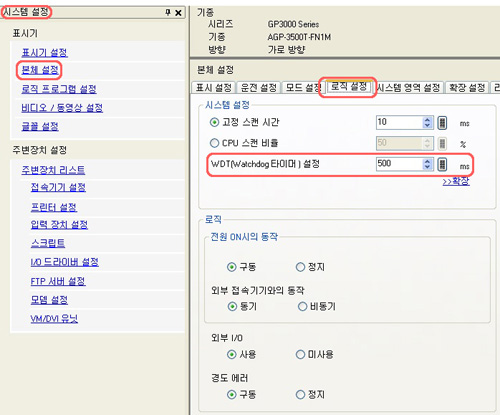

있습니다. GP-Pro EX의 [시스템 설정]에서 [본체 설정]을 선택 후 [로직
설정] 탭을 열고 [WDT(Watchdog timer) 설정] 시간을 길게 설정합니다.
|
|
|
|
|
-
|
표시되어 있지 않은 경우 |
|
|
시스템 변수에 저장되어 있는 에러 코드를 확인하여, 다음과 같이 에러 내용 및 처리 방법을 확인하십시오.
|
・
|
에러 코드의 확인 방법 |
|
시스템 변수"#L_CalcErrCode"에 심각한 이상의 에러 코드가 저장되어 있습니다. 에러 코드는 다음과 같은 방법으로 확인합니다.
|
|
|
1.
|
GP와 GP-Pro EX가 설치된 PC를 전송 케이블(이더넷 케이블)로 접속하고, GP에 전송되어 있는 프로젝트 파일을 엽니다.
|
| 2. |
[모니터]의 아이콘을 클릭합니다.
|
|
|
|
|
3.
|

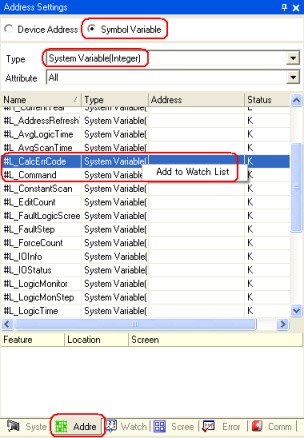

[어드레스 설정] 윈도우를 열고, [심볼 변수]에 체크 표시를 합니다.
[종류]에서 "시스템 변수 (정수)"를 선택합니다.
"#L_CalcErrCode"를 선택 후 마우스 오른쪽 버튼 클릭하고 [감시 리스트로 추가]를 클릭합니다.
|
|
|
|
| 4. |

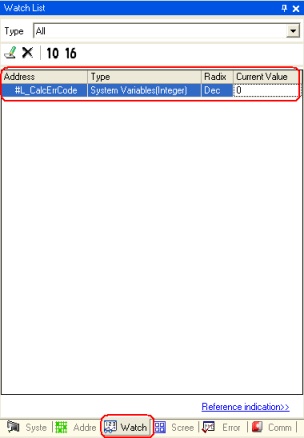

모니터 리스트를 열고, 방금전 등록한 "#L_CalcErrCode"의 현재값을 확인합니다. |
|
|
|
|
|
|
|
|
|
|
|
