Contenuto della confezione
Questo prodotto è stato confezionato con la massima attenzione alla qualità. In presenza di eventuali danni o qualora si riscontrasse la mancanza di alcuni componenti, contattare immediatamente l'Assistenza clienti.

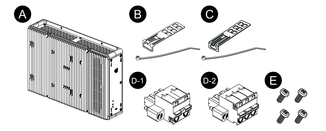

Box Module
Verificare che tutti gli articoli elencati qui siano presenti nella confezione:
-
Box Module serie PS6000 x 1
-
Morsetto serracavo USB (Tipo A) x 4 set (4 mollette e 4 fascette)
-
Morsetto serracavo USB (Tipo C) x 1 set (1 molletta e 1 fascetta)
-
Connettore di alimentazione x 1 (D-1 per CA, D-2 per CC)
-
Viti M4 x 4 (per installare il Display Module)
-
Informazioni di Avvertenza/Attenzione x 1

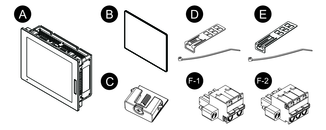

Panel Type
Verificare che tutti gli articoli elencati qui siano presenti nella confezione:
-
Panel Type serie PS6000 x 1
-
Guarnizione di installazione (fissata al prodotto) x 1
-
Dispositivi di fissaggio (per installare sul pannello):
4 pezzi (per modelli da 12 pollici, 10 pollici wide e 12 pollici wide)
8 pezzi (per modelli da 15 pollici, 15 pollici wide, 19 pollici wide e 22 pollici wide)
-
Morsetto serracavo USB (Tipo A) x 4 set (4 mollette e 4 fascette)
-
Morsetto serracavo USB (Tipo C) x 1 set (1 molletta e 1 fascetta)
-
Connettore di alimentazione x 1 (F-1 per CA, F-2 per CC)
-
Informazioni di Avvertenza/Attenzione x 1
Versione e codice QR per il manuale
È possibile identificare la versione dell'apparato (PV) e la versione software (SV) dalla targhetta del prodotto.
Con il codice QR sulla targhetta del prodotto si può controllare anche il contenuto del presente manuale. Verificare la posizione del seguente codice QR e fare riferimento al manuale.
-
Questo contrassegno indica che si può fare riferimento a questo manuale utilizzando il codice QR e che bisogna utilizzare filo di rame omologato per temperature di 75 °C (167 °F) o superiori. Fare riferimento a Cablaggio dell'alimentazione.
