PS6000-MM01-IT_05

Sostituzione della guarnizione d'installazione

Introduzione

La guarnizione fornisce la protezione contro la penetrazione di polvere e umidità. La guarnizione va inserita correttamente nella cavità per proteggere dall'umidità il Panel Type.

AVVISO
USURA DELLA GUARNIZIONE
  • Ispezionare la guarnizione periodicamente, secondo le necessità del proprio ambiente operativo.
  • Cambiare la guarnizione almeno una volta l'anno o appena compaiono graffi o sporco.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.
AVVISO
DANNI ALLE APPARECCHIATURE
Evitare di allungare troppo la guarnizione senza motivo.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Installazione della guarnizione d'installazione

  1. Appoggiare il Panel Type su una superficie pulita e piana con la faccia dello schermo rivolta in basso.
  2. Rimuovere la guarnizione dal Panel Type.
  3. Montare la nuova guarnizione sul Panel Type. Inserire le sporgenze dai quattro angoli della guarnizione nei fori corrispondenti agli angoli del Panel Type.
    A seconda del modello, potrebbero esserci altre sporgenze. Nel seguito far riferimento alla figura a destra e inserire opportunamente le sporgenze.
    NOTA: Se si usa un utensile per inserire la guarnizione, accertarsi che l'utensile non prenda la guarnizione di gomma e causi uno strappo.

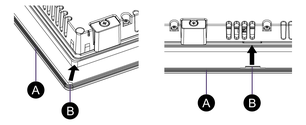

    1. Guarnizione d’installazione

    2. Punto sporgente
