梱包内容

1. RS-232C モジュールブラケット

2. M3 ネジ x 3

3. M.2 ネジ x 1

4. RS-232C M.2 カード

5. 絶縁シート

仕様

1. COM4

2. COM3

シリアルインターフェイスにはアイソレーション機能があります。内部で SG (信号接地) と FG (フレームグランド) が接続されていません。シリアルインターフェイスコネクターが D-Sub の場合は、FG 端子をシェルに接続してください。

危険
感電と火災の危険 SG 端子を使って本製品と外部装置をつなぐ場合は、 グランドループが形成されないようにシステムを設計してください。 接続相手がアイソレーションされていない場合、SG と接続相手側の SG を接続してください。 回路故障のリスク軽減のため、SG を信頼できる接地接続に接続してください。 上記の指示に従わないと、死亡または重傷を負うことになります。

注意
通信の途切れ 接続されているすべての通信ポートに過剰な応力がかからないようにしてください。 通信ケーブルはパネルまたは盤内にしっかり固定してください。 ジャックスクリュー付きの D-Sub 9 ピンコネクターを使用してください。 上記の指示に従わないと、負傷または機器の損傷を負う可能性があります。

ピン割り当て

D-Sub 9 ピンプラグコネクター

モジュール側

推奨ジャックスクリューは #4-40 (UNC) です。

RS-232C モジュールの取り付け

1. ボックスモジュールの電源を遮断します。

2. 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。

3. ボックスモジュールの前面側にある 3 本のネジを外します。



4. オプションインターフェイスカバーを取り外します。



5. 基板に絶縁シートを置きます。



6. M.2 ネジを RS-232C M.2 カードのスロットに挿入します。



7. RS-232C M.2 カードを本製品のスロットに挿入します。



8. RS-232C M.2 カードを押し込み M.2 ネジで締めます。

   注記:

   • H 型プラスドライバー 1 番の使用をお勧めします。

   • 適正な締め付けトルクは 0.2 N•m (1.77 lb-in) です。

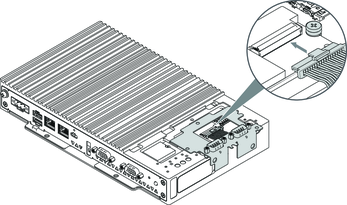

9. RS-232C モジュールブラケットのポートケーブルを RS-232C M.2 カードのソケットに接続します。



10. RS-232C モジュールブラケットを本製品に M3 ネジで固定します。

    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。


11. オプションインターフェイスカバーをボックスモジュールの上に配置します。



12. オプションインターフェイスカバーをボックスモジュールにネジで固定します。

    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
