梱包内容

1. イーサネットモジュールブラケット

2. M.2 ネジ x 1

3. イーサネット M.2 カード

4. M3 ネジ x 3

仕様

^*1 ステータスが S4 (ハイブリッドシャットダウン) の場合、Wake on LAN は使用できません。

注意
通信の途切れ 接続されているすべての通信ポートに過剰な応力がかからないようにしてください。 通信ケーブルはパネルまたは盤内にしっかり固定してください。 上記の指示に従わないと、負傷または機器の損傷を負う可能性があります。

LED 表示

1. ACT

2. LINK

イーサネットモジュールの取り付け

1. ボックスモジュールの電源を遮断します。

2. 筐体または接地接続 (電源以外) に触れて、作業者の身体に蓄積された静電気を放電します。

3. ボックスモジュールの前面側にある 3 本のネジを外します。



4. オプションインターフェイスカバーを取り外します。

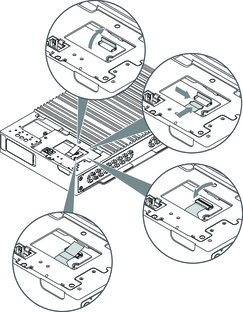

5. M.2 ネジを イーサネット M.2 カードのスロットに挿入します。



6. イーサネット M.2 カードを本製品のスロットに斜めに挿入します。



7. イーサネット M.2 カードを押し込み M.2 ネジで締めます。

   注記:

   • H 型プラスドライバー 1 番の使用をお勧めします。

   • 適正な締め付けトルクは 0.2 N•m (1.77 lb-in) です。



8. 本製品の上にイーサネットモジュールブラケットを配置します。



9. イーサネットモジュールブラケットのポートケーブルをイーサネット M.2 カードのソケットに接続します。



10. イーサネットモジュールブラケットを本製品に M3 ネジで固定します。

    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。


11. オプションインターフェイスカバーをボックスモジュールの上に配置します。



12. オプションインターフェイスカバーをボックスモジュールにネジで固定します。

    注記: 適正な締め付けトルクは 0.3 N•m (2.7 lb-in) です。
