JGT命令は時刻比較命令です。JGT命令を実行すると、S1とS2が比較され、比較の結果S1>S2なら導通します。
時刻変数は、時 分 秒を一度に比較します。10時20分と比較したい場合は、秒の値を0秒に設定してください。
JGT命令を使用する場合は、S1、S2、オペランドに指定できる変数は時刻変数のみです。

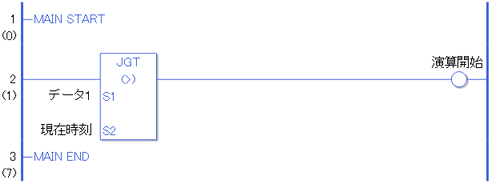

プログラム例
JGT
時刻変数を比較し、比較結果を演算開始コイルで判断します。
データ1と現在時刻を、>比較します。JGT命令が実行した結果S1>S2であれば導通し、JGT命令より右の命令が実行されます。上記ではJGT命令のより右側のOUT命令が実行されます。
