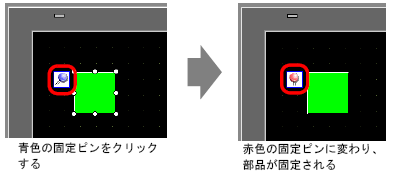

が表示されます。これをクリックするとピンは赤色
に変わり、オブジェクトの選択、編集ができなくなります。(オブジェクトにカーソルをあわせるとカーソルの右に鍵マークが表示され、配置位置が固定されます。描画、部品を配置すると、作画画面上のオブジェクトの左上に青色の固定ピンが表示されます。これをクリックするとピンは赤色に変わり、オブジェクトの選択、編集ができなくなります。(オブジェクトにカーソルをあわせるとカーソルの右に鍵マークが表示され、配置位置が固定されます。
固定ピンの解除
オブジェクトごとに解除する
描画、部品をダブルクリックし、をクリックして青色ピンに戻す。
画面上のすべての固定ピンを解除する
[編集(E)]メニューの[すべての固定ピンを解除する(K)]をクリックする。
[画面データ一覧]ウィンドウに表示されている描画、部品の一覧でピンのマークをクリックすると固定ピンの設定/解除ができます。
