38.7.1 設定手順 - ファンクションキーにスイッチ機能を割り付けたい

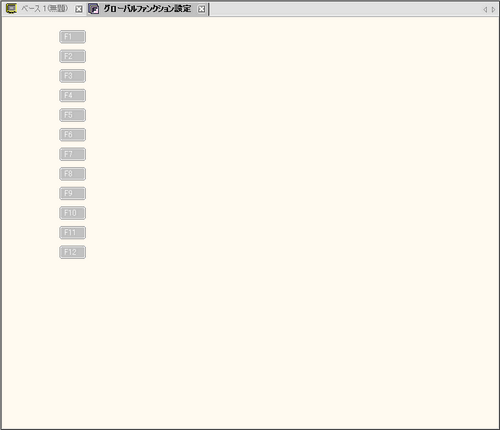

1. [共通設定(R)]メニューから[グローバルファンクション設定(C)]を選択するか、をクリックすると次の画面が表示されます。

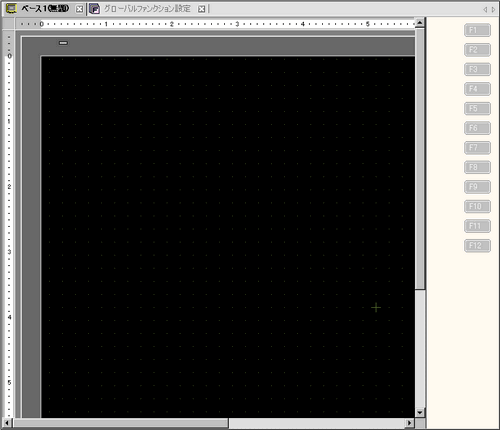

   ローカルファンクションは、作画画面上に表示されるファンクションエリアから設定を行います。


2. 機能を割り付けたいファンクションキー(例 : F1)をダブルクリックして[ファンクション設定]ダイアログボックスを表示します。[追加]をクリックし、部品の属性(例 : スイッチランプ)を選択します。


3. 追加された[部品ID]を右クリックして[編集(E)]をクリックするか、[部品ID]をダブルクリックすると、設定ダイアログボックスが表示されます。

4. スイッチ機能を設定し、[OK]をクリックします。

5. [閉じる]をクリックして、[ファンクション設定]ダイアログボックスを閉じます。



   • 機能が割り付けられたファンクションは、ファンクション名が黒字に変わります。
