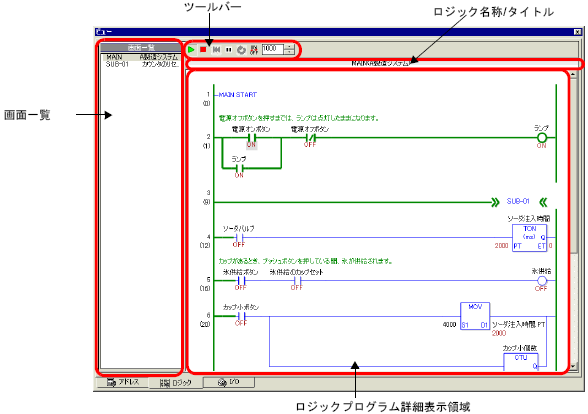

画面一覧
編集中のプロジェクトファイルに作成されているロジックプログラムのロジック名称とタイトルを一覧表示します。ダブルクリックすると、ロジックプログラム詳細表示領域にロジックプログラムが表示されます。
ツールバー
ロジックプログラムを運転します。
ロジックプログラムを停止します。
ロジックプログラムをリセットします。
ロジックプログラムを一時停止します。
ロジックを1スキャン実行します。
強制変更を有効/無効にします。
ロジックプログラム詳細表示領域の更新周期を設定します。
ロジック名称/タイトル
ロジックプログラム表示領域に表示しているロジックプログラムのロジック名称およびタイトルが表示されます。
ロジックプログラム詳細表示領域
画面一覧で選択したロジックプログラムのシミュレーションをした内容を表示します。動作中の場合は緑色のラインで示されます。
シンボル変数のON/OFF切り替え、現在値の確認や編集ができます。
