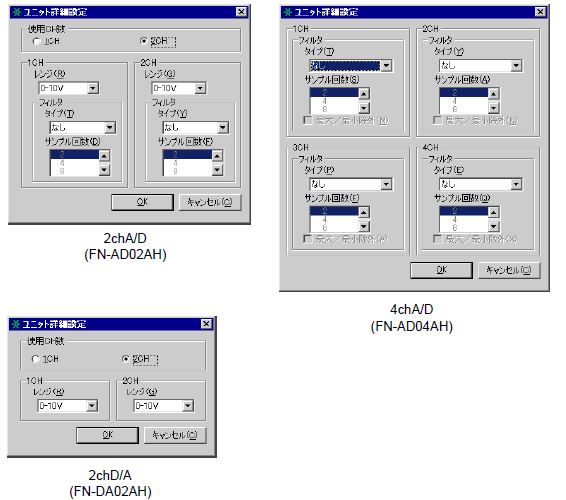

31.4.3.3 ユニット詳細設定ーアナログユニット選択時

使用CH数

2chアナログユニットで使用するチャンネル数を[1CH]、[2CH]から選択します。

レンジ

2chアナログユニットでレンジ(分解能)を設定します。

0-10V : 0~4095

0-20mA : 0~4095

4-20mA : 0~4095

0-5V : 0~4095

1-5V : 0~4095

0-10V : 0~4095

-5-5V : -2047~2047

-10-10V : -2047~2047

0-20mA : 0~4095

4-20mA : 0~4095

タイプ

フィルタタイプを選択します。

なし、移動平均

なし、単純平均、移動平均

フィルタの詳細は「アナログユニットユーザーズマニュアル 2.4アナログ/デジタル変換」を参照してください。

サンプル回数

A/D変換サンプル回数を選択します。フィルタタイプを[なし]以外に設定したときに選択できます。

2/4/8/16/32/64

2/4/8/16/32/64/128/256/512/1024/2048/4096/8192/16384/32768/65536

最大/最小除外

サンプルデータの最大/最小を除外するかどうかを設定します。A/D変換サンプル回数を4以上に設定した場合に選択できます。
