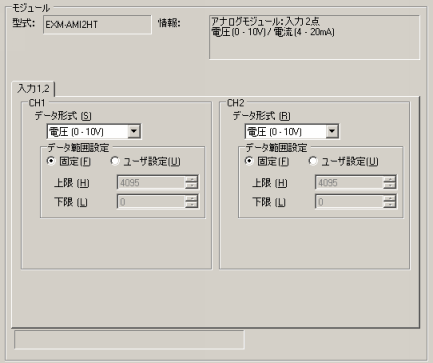

入力(CH1、CH2)
モジュールのアナログ入力端子についての設定を行います。
データ形式
データ形式を[未使用]、[電圧(0-10V)]、[電流(4-20mA)]から選択します。
[データ形式]を[未使用]に選択すると、[ユーザ設定(上限/下限)]で設定した設定内容が初期値に戻ります。
固定
電圧、電流入力設定によるアナログ値は、下図のように0～4095の範囲で表示されます。
[データ形式]で[電圧(0-10V)]または[電流(4-20mA)]を選択した場合にだけ表示されます。
ユーザ設定(上限/下限)
電圧、電流入力設定によるアナログ値は、[上限]と[下限]を設定し、この範囲で表示されます。設定可能な値は以下のようになります。
上限:下限～32767
下限: -32768～上限
[データ形式]で[電圧(0-10V)]または[電流(4-20mA)]を選択した場合にだけ表示されます。
