31.7.7 I/Oドライバ設定の設定ガイド - CANopen

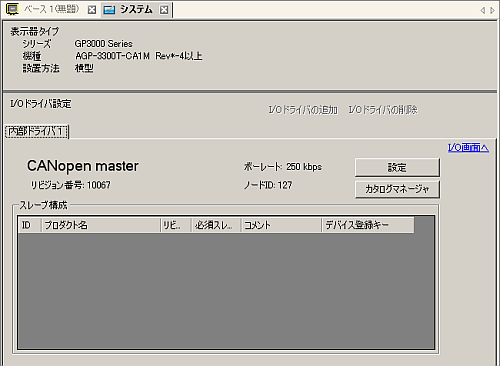

機種設定で次の表示器とI/Oドライバを選択している場合に、[システム設定]-[I/Oドライバ設定]で表示される画面です。

リビジョン番号

CANopenマスターのEDSファイルのリビジョン番号が表示されます。

ボーレート

CANopenマスターのボーレートが表示されます。

ノードID

CANopenマスターのノードIDが表示されます。

I/O画面へ

I/O画面に移行します。

設定

[ネットワーク設定]ダイアログボックスを表示します。

31.7.7.1 ネットワーク設定ダイアログボックス

カタログマネージャ

[カタログマネージャ]ダイアログボックスを表示します。

31.7.7.4 カタログマネージャダイアログボックス

スレーブ構成

CANopenネットワークに追加されたスレーブデバイスが表示されます。[ネットワーク設定]および[スレーブ設定]ダイアログボックスで設定された内容が一覧表示されます。

ID

CANopenネットワーク内のスレーブのノードIDです。

プロダクト名

スレーブのプロダクト名を表示します。

リビジョン番号

スレーブのEDSファイル*1のリビジョン番号を表示します。

必須スレーブ

ネットワークの中で必須となるスレーブなのかどうかを表示します。

コメント

スレーブに設定したコメントを表示します。

デバイス登録キー

スレーブのデバイス登録キーを表示します。

デバイス登録キーは、EDSファイル名の拡張子を除いた部分の名称となります。

*1 EDSファイルとは、デバイスの仕様(使用できる機能やオブジェクト)を記述したASCII形式のテキストファイルです。デバイスのネットワークへの登録と設定に必要です。
