30.13.3.1 ロジックモニタの機能 - ロジックモニタ

ロジック全体のモニタを行います。ロジックモニタでは動作状況と命令のレイアウトが確認できます。

ロジックモニタには次の機能があります。

スクロール

ロジックを[行]スクロールまたは[段]スクロールします。

行 : ロジックを行単位でスクロールします。

段 : ロジックに関係なく1命令幅単位でスクロールします。

横方向の場合は、すべて[段]スクロールになります。

拡大モニタ

表示される命令をタッチすると、タッチされた命令の拡大モニタへ移行します。

30.13.3.2 ロジックモニタの機能 - 拡大モニタ

ロジック名称表示

モニタ中のロジック名称を表示します。表示される名称は、[INIT]、[MAIN]、[ERRH]、[SUB-01]~[SUB-32]です。

ステップ

モニタ中の先頭ステップ番号を表示します。変更すると、指定ステップ番号を含む行へジャンプします。

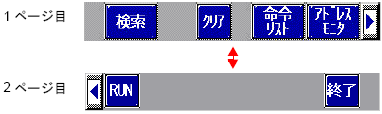

ツールバー

画面下部のツールバーの表示/非表示を切り替えます。

/をクリックして、1ページ目と2ページ目を切り替えます。

終了

モニタを終了します。

RUN/STOP

ロジックの運転/停止を切り替えます。クリックすると次の画面が表示されます。運転するときは[RUN]、停止するときは[STOP]をタッチします。

アドレスモニタ

アドレスモニタへ移行します。

30.13.3.3 ロジックモニタの機能 - アドレスモニタ

命令リスト

命令リストへ移行します。

30.13.3.5 ロジックモニタの機能 - 命令リスト

検索

アドレスモニタ、命令リストから指定された変数、命令を検索します。

30.13.3.6 ロジックモニタの機能 - 検索
