32.13.4.4 実行結果の確認 - XCH / XCHP

配列の範囲を超えた場合(実行結果範囲を超えた等)は、命令を実行しません。
エラーが発生すると#L_ErrorがONになります。
出力結果D1およびD2には、正常に命令が実行された前回値のままとなります。

実行結果をシステム変数で確認する場合は必ず命令実行後に、システム変数で確認してください。複数の命令実行後に状態を確認すると、最後に処理した命令の結果が反映されるのでご注意ください。

プログラム例

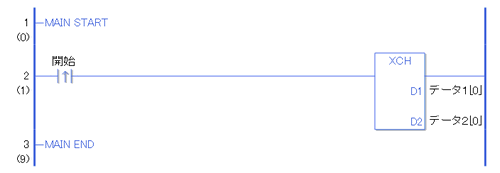

XCH

データ1とデータ2の内容を入れ替えます。

開始の立ち上がり検出接点命令がONすることによって、XCH命令が実行されます。XCH命令が実行されるとD1に設定しているデータ1[0]とD2に設定しているデータ2[0]の内容を交換します。
開始がa接点命令の場合は、開始がONの間、常にXCH命令が実行されます。

配列変数名	データ1	命令実行	データ2
要素	データ1[0]	←→	データ2[0]
	データ1[1]		データ2[1]
	データ1[2]		データ2[2]
	データ1[3]		データ2[3]
	データ1[4]		データ2[4]

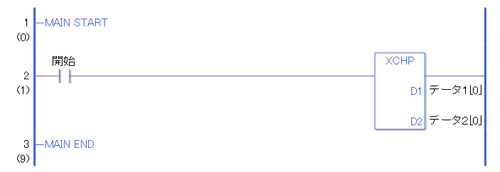

XCHP

開始の立ち上がり検出接点命令がONすることによって、XCHP命令が実行されます。XCHP命令が実行されるとD1に設定しているデータ1[0]とD2に設定しているデータ2[0]の内容を交換します。
開始がa接点命令の場合でも、開始のONの立ち上がりのみを検出して、XCHP命令が実行されます。
よって、開始がONし続けても、XCHP命令は1スキャンのみ実行されます。
