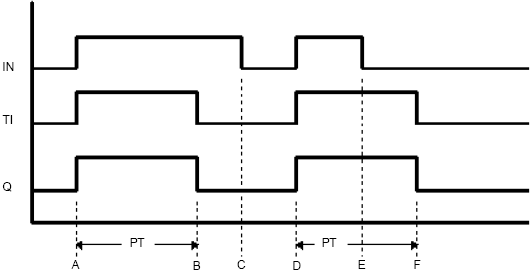

32.7.2.2 TP命令のタイミングチャート

• ポイントA

タイマがONになります。タイマが計測を開始します(.TIがONになります)。タイマ出力ビット.QがONになります。

• ポイントB

まず、経過時間.ETが設定時間.PTに等しくなります。タイマ出力ビット.QがOFFになります。タイマが計測を終了します(TIがOFFになります)。経過時間.ETは設定時間の値のままです(ET=PT)。

• ポイントC

タイマがOFFになります。経過時間.ETは0にリセットされます。

• ポイントD

タイマはONになります。タイマが計測を開始します(.TIがONになります)。タイマ出力ビット.QがONになります。

• ポイントE

タイマはOFFになります。タイマは計測を続けます(.TIはONのままです)。タイマ出力ビット.QはONのままです。

• ポイントF

まず、経過時間.ETが設定時間.PTに等しくなります。タイマ出力ビット.QがOFFになります。タイマが計測を終了します(.TIはOFFになります)。タイマ入力ビットINがOFFなので経過時間.ETが0にリセットされます。
