32.23.7.1 オペランド設定時のSTEP数計算方法 - PWMX

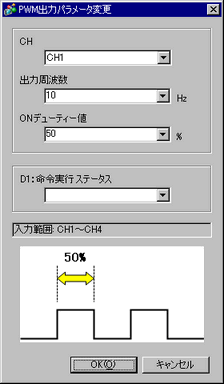

PWMX命令をダブルクリックすることによって、下記のダイアログが表示されます。下記のダイアログから各設定項目を設定してください。

設定項目

オペランド

設定内容

設定範囲

CH

S1

パラメータ変更の対象となるPWM出力が割り当てられているチャンネル番号を指定します。

CH1～CH4

出力周波数

S2

パラメータ変更の対象となる出力周波数(Hz)を指定します。ここで指定された値を#L_PWM*_WHZに格納します。

  • 数値の場合
    10～65000

  • 変数の場合
    整数変数型のみ

ONデューティー値

S3

パラメータ変更の対象となるPWMのONデューティー値(%)を指定します。ここで指定された値を#L_PWM*_DTYに格納します。

ONデューティ値の有効範囲については、以下を参照してください。

31.5.8.2 ONデューティ値 - PWM出力(LTシリーズ)

  • 数値の場合
    0～100

  • 変数の場合
    整数変数型のみ

D1 : 命令実行ステータス

D1

命令実行状態を格納するための整数変数を指定します。

整数変数型のみ
