32.23.11.1 オペランド設定時のSTEP数計算方法 - HSCX

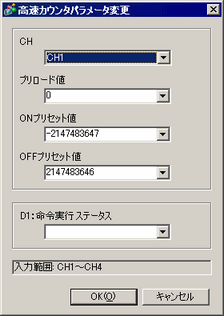

HSCX命令をダブルクリックすることによって、下記のダイアログが表示されます。下記のダイアログから各設定項目を設定してください。

設定項目

オペランド

設定内容

設定範囲

CH

S1

パラメータ変更の対象となる高速カウンタが割り当てられているチャンネル番号を指定します。

CH1～CH4

プリロード値

S2

パラメータ変更の対象となる高速カウンタのプリロード値を指定します。ここで指定された値を#L_HSC*_PLVに格納します。

  • 数値の場合
    -2147483648～2147483647

  • 変数の場合
    整数変数型のみ

ONプリセット値

S3

パラメータ変更の対象となる高速カウンタのONプリセット値を指定します。ここで指定された値を#L_HSC*_ONPに格納します。

  • ONプリセット値とOFFプリセット値の設定値を同じ値にすることはできません。

  • プリセット値は、下位16ビットが0xFFFFまたは0x0000の値が設定できません。

  • 数値の場合
    -2147483647～2147483646

  • 変数の場合
    整数変数型のみ

OFFプリセット値

S4

パラメータ変更の対象となる高速カウンタのOFFプリセット値を指定します。ここで指定された値を#L_HSC*_OFPに格納します。

  • ONプリセット値とOFFプリセット値の設定値を同じ値にすることはできません。

  • プリセット値は、下位16ビットが0xFFFFまたは0x0000の値が設定できません。

  • 数値の場合
    -2147483647～2147483646

  • 変数の場合
    整数変数型のみ

D1 : 命令実行ステータス

D1

命令実行状態を格納するための整数変数を指定します。

整数変数型のみ
