[グラフ設定]タブの[表示方法]で[表示範囲指定]を選択すると[警報設定]タブは表示されません。

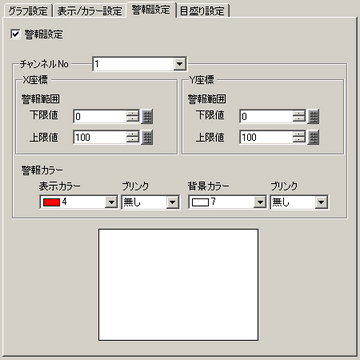

警報設定
設定範囲を超えると折れ線の色を変えて表示します。
チャンネルNo
警報設定を行いたいチャンネルNoを選択します。
上限値 / 下限値
X座標、Y座標それぞれの警報表示する範囲を0～100で設定します。
警報カラー
表示カラー
警報表示時の色を設定します。警報表示カラーは下図のように表示されます。
背景カラー
警報表示時の背景の色を設定します。
ブリンク
点滅表示の有無および点滅の速さを指定します。警報カラーの[表示カラー]、[背景カラー]それぞれにブリンクを設定できます。
表示器の機種やシステム設定[本体設定]-[表示設定]の[カラー設定]により、ブリンクを設定できない場合があります。
1.6 対応色数一覧
範囲カラー表示バー
設定した警報範囲の表示カラーをサンプル表示します。
