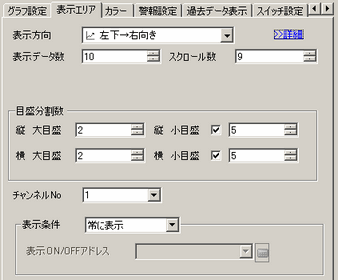

表示方向
グラフの表示方向を選択します。
表示データ数
1本の折れ線に表示するデータ数を設定します。データ数の設定範囲は、設定した機種の表示ドット数により異なります。
表示ドット数 |
表示データ数 |
320 x 240 ドット(QVGA) |
1 ～ 319 |
640 x 480 ドット(VGA) |
1 ～ 639 |
800 x 600 ドット(SVGA)以上 |
1 ～ 799 |
表示ドット数は[システム設定] - [機種設定]で確認できます。
[下塗込み]を設定している場合は、表示データ数は最大97までとなります。
表示データ数はサンプリング設定で指定した[回数]以下で設定してください。
スクロール数
グラフが表示エリアいっぱいになったときにスクロールさせるデータ数を設定します。グラフタイプが[ノーマル]の場合のみ設定できます。[表示データ数]で設定した範囲内で設定します。
目盛分割数
縦 大目盛り / 小目盛り
折れ線グラフの縦軸の大目盛り / 小目盛りを表示するかどうかを指定し、表示する場合は分割数を設定します。分割数の設定範囲は大目盛り1～638、小目盛り2～638です。
横 大目盛り / 小目盛り
折れ線グラフの横軸の大目盛り / 小目盛りを表示するかどうかを指定し、表示する場合は分割数を設定します。分割数の設定範囲は大目盛り1～638、小目盛り2～638です。
チャンネルNo
グラフの表示条件を設定したいチャンネルNoを選択します。
表示条件
グラフ表示する条件を選択します。
常に表示
常にグラフを表示します。
ビットOFFで表示
[表示ON/OFFアドレス]がOFFのときグラフを表示し、ONのとき非表示にします。
ビットONで表示
[表示ON/OFFアドレス]がONのときグラフを表示し、OFFのとき非表示にします。
表示ON/OFFアドレス
グラフ表示をON/OFFするビットアドレスを設定します。
