8.7.3.1 設定手順 - 部品形状をまとめて変更したい

部品の各状態の形状を別の部品に一括でコピーします。

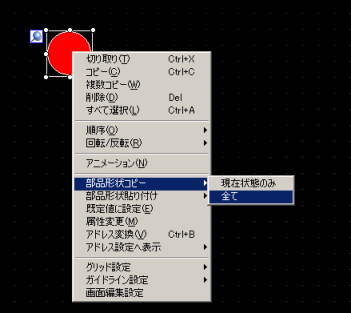

1. 形状をコピーする部品を右クリックして表示されたメニューから[部品形状コピー]-[全て]をクリックします。




   • [編集(E)]メニューから[部品形状コピー]を選択することもできます。

   • [現在状態のみ]を選択した場合は、画面に表示されている形状のみコピーされます。

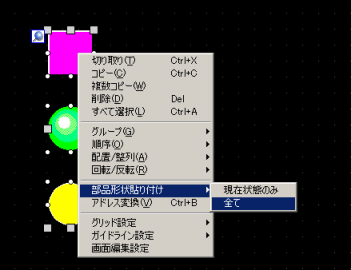

2. [Shift]キーを押しながら形状を貼り付けたい部品を選択し、右クリックして表示されたメニューから[部品形状貼り付け]-[全て]をクリックします。

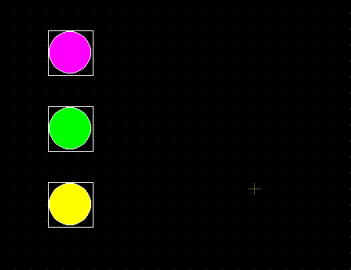

3. 部品形状が変更されます。





   • コピー先に設定されている状態数がコピー元よりも少ないときは、該当状態数分の形状のみ変更されます。多いときは、該当しない状態数には最初に配置した形状が残ります。
