機種変更時にアドレスの変換パターンを指定せず、機種を変更します。
設定内容の詳細は設定ガイドを参照してください。
7.9 設定ガイド
例)

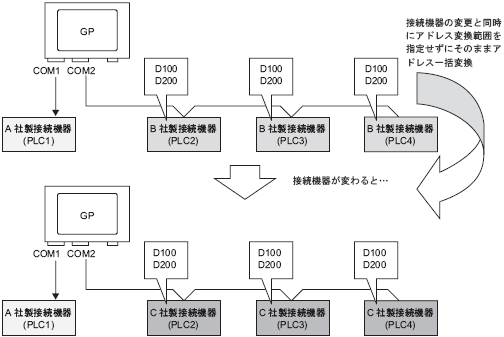

COM1 : A社接続機器、PLC1(例 : オムロン(株)製、CS/CJ シリーズ 上位リンク) COM2 : B社接続機器、PLC2、PLC3、PLC4(例 : 三菱電機(株)製、A シリーズ 計算機リンク3台) |
COM1 : A社接続機器、PLC1(例 : オムロン(株)製、CS/CJ シリーズ 上位リンク) COM2 : C社製接続機器3台(例 : 横河電機(株)製、パソコンリンクSIO 3台) |
変換先にデバイスコードがなければアドレスが正確に表示されない場合があります。接続機器変更後はプロジェクトで使用中のデバイスアドレスをすべて再確認し、適切なものに修正してください。

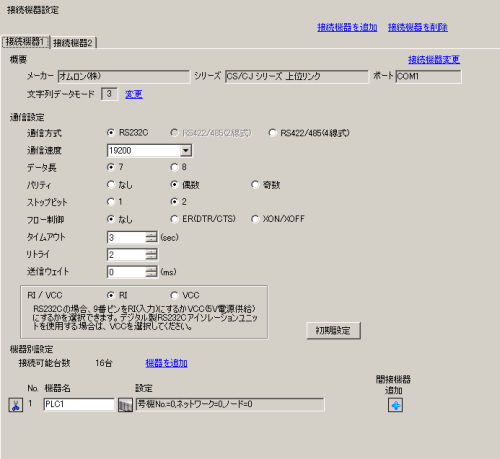

[プロジェクト]メニューの[システム設定]-[接続機器設定]をクリックします。
[接続機器2]タブをクリックし、[接続機器変更]をクリックします。
次のような[接続機器の変更]ダイアログボックスが表示されるので、変更したい接続機器の[メーカー]、[シリーズ]を設定します。
[変更]をクリックします。
次のようなメッセージが表示されるので[OK]をクリックし、設定が完了します。
[接続機器の変更]ダイアログボックスの[変更]ボタンから変更すると、変更先にデバイスコードがなければアドレス変換パターンが正確に表示されない場合があります。プロジェクトで使用中のデバイスアドレスをすべて再確認し、適切なものに修正してください。
接続機器を変更した場合は、変更後に部品やDスクリプト、アラームなどのデバイスアドレスの再設定が必要です。また[画面切替]が設定された特殊スイッチを使用している画面は、各画面でそれぞれ再度保存してください。
複数接続機器の機種変更時にイーサネット通信ドライバを使用する場合、同じドライバは[UDP]、[TCP]どちらか一方しか設定できません。
例) [接続機器1]にMELSEC A Ethernet [UDP]タイプを設定されている場合、[接続機器2]の機種をMELSEC A Ethernet [TCP]タイプには変更できません。
