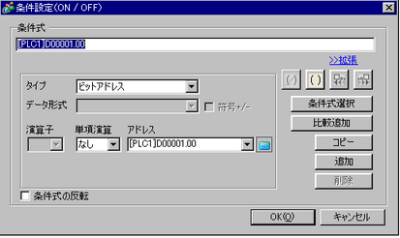

21.7.1.1 [条件設定(ON/OFF)]ダイアログボックスの設定ガイド

条件式

条件式を表示します。直接入力はできません。クリックすると設定値が選択できます。

タイプ

設定する条件式を設定します。

条件式にビットアドレスを設定します。

比較式を選択している場合に、ワードアドレスを設定します。

比較式を選択している場合に、数値を0~4294967295で設定します。

データ形式

比較式を追加した場合に、条件式中の設定値のデータ形式を設定します。

[タイプ]で[ワードアドレス]を選択した場合は、[16ビットBin],[16ビットBCD],[32ビットBin],[32ビットBCD]から選択します。[タイプ]で[定数]を選択した場合は、[Dec],[Hex],[Oct]から選択します。

演算子

演算子を[&&]、[||]から選択します。

比較式を追加した場合、[>]、[<]、[>=]、[<=]、[==]、[!=]から選択します。

単項演算子

単項演算子を[!]、[なし]から選択します。比較式を追加した場合は、[-]、[~]、[なし]から選択します。

設定値

[タイプ]が[ワードアドレス]の場合はアドレスを、[定数]の場合は値を設定します。

条件式の反転

条件式の結果を反転します。

拡張

クリックすると入力した実行式を広く表示します。

クリックするとで設定した括弧を消去します。

クリックすると選択した部分に括弧を設定します。

選択した部分を条件式の左辺に移動させます。

選択した部分を条件式の右辺に移動させます。

条件式選択

条件式全体を選択します。

比較追加

比較式を追加します。

コピー

条件式をコピーして追加します。

追加

条件式の一部が追加されます。

削除

条件式の一部を削除します。条件式全体を選択して削除することはできません。また比較式が含まれている場合は、左辺または右辺のみを削除することはできません。
